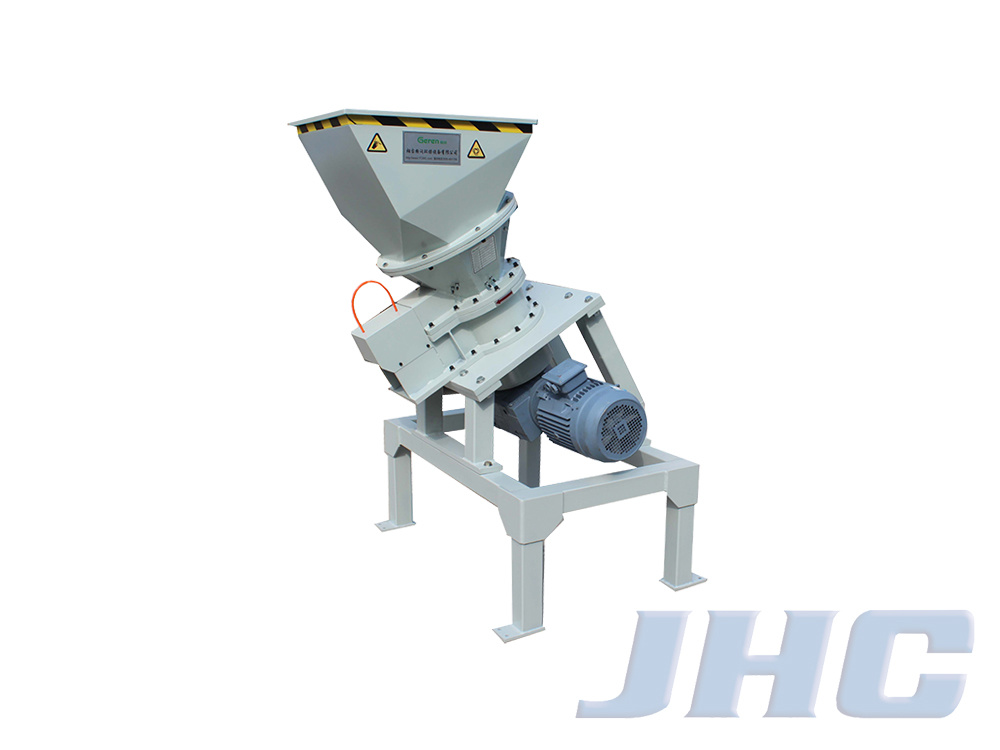

立式粉碎機 團狀切屑粉碎機

1、組成：立式切屑粉碎機主要由減速器、電動機、破碎斗、料斗、上動刀、上靜刀、下動刀、下靜刀、主動軸等零件組成。2、工作原理：減速器采用平行軸減速器，直接安裝在粉碎機主動軸上，電動機通過皮帶傳動帶通過減速器帶動主動軸轉動，使主動軸上的上動刀和下動刀、上靜刀和下靜刀形成相對運動。上動刀成錐形安裝，能使團屑進入后，同時受到撕、剪的作用，從而使團屑得到初步的破碎。被初步粉碎的鐵屑向下運動到下動刀后再由下動

關鍵詞：

所屬分類：

產品咨詢：

產品描述

1、組成：

立式切屑粉碎機主要由減速器、電動機、破碎斗、料斗、上動刀、上靜刀、下動刀、下靜刀、主動軸等零件組成。

2、工作原理：

減速器采用平行軸減速器，直接安裝在粉碎機主動軸上，電動機通過皮帶傳動帶通過減速器帶動主動軸轉動，使主動軸上的上動刀和下動刀、上靜刀和下靜刀形成相對運動。上動刀成錐形安裝，能使團屑進入后，同時受到撕、剪的作用，從而使團屑得到初步的破碎。被初步粉碎的鐵屑向下運動到下動刀后再由下動刀進行進一步的粉碎，最后由碎屑篩選盤篩選，小于篩選盤的切屑向下透過篩選盤由出料口排出主機工作倉，大于篩選孔的切屑在破碎斗內進一步粉碎。

3、技術優勢：

1、采用立式結構，不同于臥式齒輥粉碎機結構，運行部件少，破碎效率高，不易卡滯，。

2、刀具更換不用拆機更換，維護簡便易行，運行保養成本低。

粉碎機的動刀及靜止刀材質為20CRMNTI，經過特殊熱處理，硬度可以達到55度，且任性極強，保證了切屑過程中不被輕易磨損且不易蹦刀；

3、電動機通過皮帶傳動，可以有效避免減速電機直連造成的強烈沖擊造成的減速箱損壞。

4、帶有自動異物排放功能。

使用氣缸控制異物排放口的開啟和關閉，可以將破碎斗內的異物有效排出。通過氣缸控制的翻板機構可以將異物自動分離出系統。

5、粉碎機配備電動機電流檢測傳感器和主動軸運行狀態反饋傳感器，電流傳感器用來保護電動機同時監控電動機的使能狀態，主軸反饋用來檢測和電流傳感器相互配合用來檢測粉碎機是否堵轉過載。如果粉碎機過載，粉碎機的異物排出口會自動打開，粉碎機主動軸會自動反轉，將異物排出。粉碎機主動軸通過設定的堵轉程序完成異物排出，異物排出口自動關閉。如果粉碎機超過設定的堵轉頻率，粉碎機會自動停機報警

粉碎機優點：

1、低廉的使用成本：不需要破碎錘或齒輥刀具，這意味著較少的易損及較小的能量消耗

高可靠性：

2、立式粉碎機對大團狀或大捆切屑不敏感，甚至更大的團狀切屑也只需要很小的功率

3、低噪音，運轉平穩：通常的運行噪音水平為82db（A），這意味著破碎機可以安靜地運行和容易安裝

4、持久耐磨

4、主要技術參數

功率：5.5-15KW

主刀直徑：50-70轉/分

產能：100-800公斤/小時
