磁分器過濾機側入式鼓式紙帶過濾機磁分器
關鍵詞：
產品描述

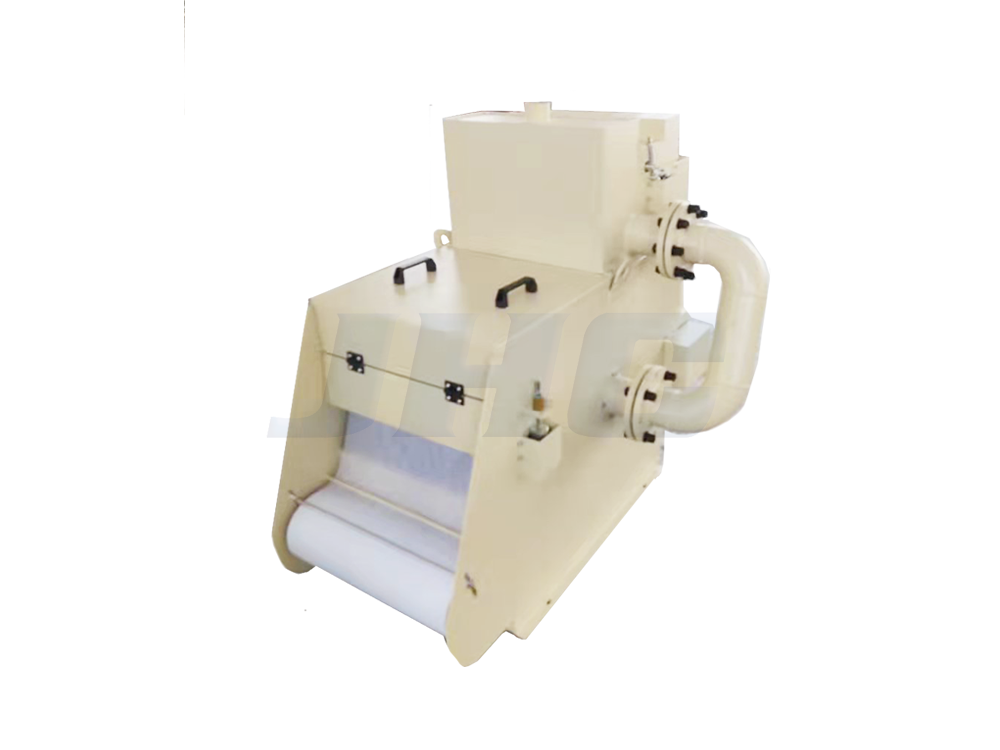

該套設備由磁性分離器和鼓式紙帶過濾機組合而成，在機器設備原有的功能基礎上，根據客戶要求改進功能，使設備更加實用耐用
系統組成：
1：磁性分離裝置由減速機、箱體、磁輥、膠輥等幾部分組成。減速機帶動磁輥做圓周運動。含有粉末狀吸磁雜質的冷卻液進入箱體后，雜質被吸附到磁輥外壁，再經過膠輥的碾壓，將雜質夾帶的液體擠出，最后由刮板將雜質與磁輥分離并使之落入集污箱。廣泛應用于各種平面磨床、無心磨床、外圓磨床等含有吸磁性雜質的切屑液凈化場合。
2：鼓式過濾機主要由液箱、廢布箱、過濾無紡布（通稱紙帶）、傳動結構、鼓盤、發訊機構、減速機及液泵等。傳動機構上的鏈條、絲網是呈圓弧面狀態的，鋪在它們上面的無紡布也呈圓弧面狀態，液池深度加深。工作時攜有雜質的污液通過水流緩沖裝置流到無紡布上時，雜質被濾布隔形成濾餅，濾餅越來越厚，污液液面上升，浮起液位控制器發訊，減速機啟動，拖動濾布，污物及臟布落入臟紙箱，從而實現濾布的自動更換；濾布更新后污液液面下降，減速機停止轉動，機器進入下一步過濾循環。過濾后的純凈液體由液泵輸送至主機。
鼓式紙帶過濾機和磁性分離器配合使用，形成二級過濾，效果更好，運營成本更低。現在比較新的產品比如江海過濾設備的大流量集中過濾系統
產品特點：
1,磁分器傳動系統與箱體分離,清潔保養方便。
2,磁分器磁輥：磁輥內磁塊(或磁環)分為普磁和強磁兩種，產生的磁場大,吸附面積大,分離效果好，用戶可根據自己的實際需要自行選擇
3,膠輥式磁分器設計簡潔流暢,結構緊湊,機器運轉平穩,噪音低。
4 磁分器安裝使用方便,可按機床特定空間設計與制造各種非標設備。
與磁分器配套的鼓式過濾機，工作時攜有雜質的污液通過水流緩沖裝置流到無紡布上時，雜質被濾布隔形成濾餅，濾餅越來越厚，污液液面上升，浮起液位控制器發訊，減速機啟動，拖動濾布，污物及臟布落入臟紙箱，從而實現濾布的自動更換；濾布更新后污液液面下降，減速機停止轉動，機器進入下一步過濾循環。過濾后的純凈液體由液泵輸送至主機。
工作特點
鼓式過濾機過濾精度高，一般過濾精度在40-50微米。
鼓式過濾機過濾效果好，過濾布耗材相對于一般過濾機少很多
鼓式過濾機單機流量大，占地面積小，這樣能更好的選型和選擇配套設備
注意事項：鼓式過濾機的選型一定要與機床流量和磨削要求相吻合，目前鼓式過濾機有單機配套、和磁性分離器組合形式配套以及綜合鼓式過濾機系統三類，不管哪一類，都要根據現場情況進行配套
鼓式紙帶過濾機主要用于金屬磨削加工或其它加工中的冷卻液過濾，也適用于毛胚零件清洗系統的清洗液、工業用水、有機溶液及其他溶液中雜質的清除。加深的液池使得鼓式過濾機非常適合比重較輕在液體中呈漂浮狀態的鋁質切屑的過濾，磨削加工，齒輪加工，零部件清洗，磷化處理，拉絲，冷軋，珩磨，電鍍，涂裝等。
工作流程：
含有吸磁雜質的乳化液，首先通過磁分器上方的管路進入磁性分離器內部，磁輥將磁性雜質吸附出來，帶入下方的廢布盒，形成一級過濾。分離后的液體，通過側方的管路進入鼓式過濾機，經過濾布的過濾，雜質被濾布帶入下方的廢布盒，二次過濾之后的液體，流入其他設備，完成一個磁分過濾循環。
適用領域：
該設備適用于機床切削液的凈化，非常適用于大流量切削液的分離過濾，具有占地面積小，過濾效率高等優點，我公司可根據客戶現場的實際需要，為您量身 定做合適的方案。
歡迎來電咨詢！
